SKS-Kartenaufgabe — Lösungsbogen 09

16 Aufgaben, 30 Punkte, 90 Minuten. Rechnen Sie in der Übungskarte 49 (INT 1463), decken Sie dann je Aufgabe die amtliche Lösung auf und tragen Sie ein, wie viele Punkte Sie geholt hätten.

Hinweise auf dem amtlichen Bogen

Erlaubte Hilfsmittel: Übungskarte 49 (INT 1463), Karte 1/INT 1, Begleitheft für die Kartenaufgaben im Fach Navigation für den SKS (Ausgabe 2013), Taschenrechner (nicht programmiert und nicht programmierbar), Navigationsbesteck und Schreibgeräte. Für die Prüfung darf die Übungskarte 49 (INT 1463) keine Eintragungen und keine Markierungen enthalten. Gegebenenfalls sind in die Übungskarte eingetragene Kurse, Peilungen und Orte restlos auszuradieren. Die Karte 1/INT 1 und das Begleitheft dürfen ebenfalls keine Markierungen, zusätzlichen Eintragungen oder eingeklebten Reiter enthalten.

Hinweise: Die Schiffsorte sind in die Seekarte einzutragen und jeweils nach Breite und Länge anzugeben. Kurse und Peilungen sind ebenfalls in die Seekarte einzutragen und kaufmännisch auf volle Grade auf- bzw. abzurunden. Es ist die Norm DIN 13312 Navigation (soweit möglich) anzuwenden; es gilt die Steuertafel im Begleitheft. BW und BS (falls kein Stromdreieck zu zeichnen ist) werden als absolute Werte angegeben ( | BW | bzw. | BS | ), es ist jeweils das zugehörige Vorzeichen hinzuzufügen. Uhrzeiten sind in Bordzeit (BZ) anzugeben. Bei Feuern und Schifffahrtszeichen sind die deutschen Beschreibungen anzugeben; die Angabe von Abkürzungen reicht nicht aus. Erreichbare Punktzahl gesamt: 30 Punkte. Erreichbare Punktzahl je Aufgabe: Siehe entsprechende Punktvorgabe.

Gesetzliche Zeit (GZ) für 2013: MEZ bis 31.03.2013, 02:00 Uhr; dann MESZ bis 27.10.2013, 03:00 Uhr; danach MEZ.

Aufgabe 1

2 Punkte

Auf dem Weg vom „Wurster Watt“ nach „Neuwerk“ befindet sich eine Yacht am 08.06.2013 um 10:30 BZ (= gesetzliche Zeit) im Fahrwasser „Neue Weser“ bei Tonne „28“. Die Fahrt durchs Wasser (FdW) beträgt 6 kn. Wind: W-lich 3/4 Bft. Man hat für diese Reise am Tage zuvor eine neue Seekarte 49 (INT 1463) gekauft.

  • ●Woran erkennen Sie, ob Ihre Seekarte aktuell ist bzw. wie lange sie berichtigt ist?
  • ●Was ist von Ihnen dennoch zu beachten?

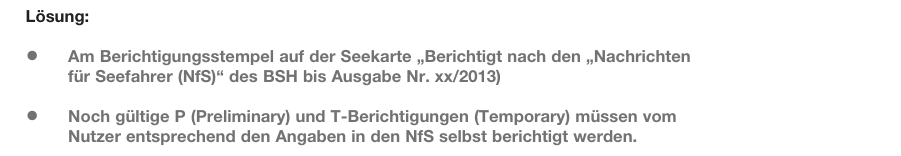

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 1, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 2

2 Punkte

Beim Passieren der Tonne „28“ am rechten Fahrwasserrand sehen Sie an Stb.-Seite voraus den Leuchtturm „Tegeler Plate“.

  • ●●Beschreiben Sie den Leuchtturm/das Leuchtfeuer vollständig nach Seekarte und Leuchtfeuerverzeichnis: – bei Tage (Aussehen, Höhe des Feuerträgers über dem Erdboden, Sichtweite), – bei Nacht (Kennung und Wiederkehr, Nenntragweite, Höhe des Feuers über dem Wasser).

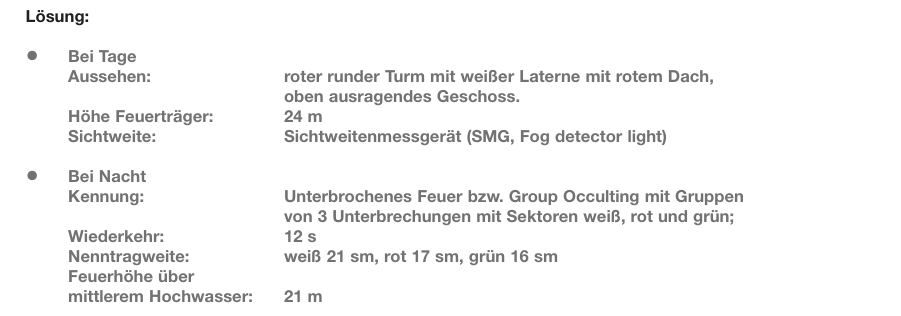

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 2, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 3

1 Punkt

Von Tonne „28“ wird am rechten Fahrwasserrand seewärts gesteuert bis zur Tonne „16/A 15“ und von dort der Kurs auf den ersten Wegpunkt (WPT 1) genau 1,0 sm westlich vom alten Leuchtturm „Roter Sand“ abgesetzt, von dem aus der Leuchtturm rwP = 090° peilt.

  • ●Bestimmen Sie die Distanz (d) von Tonne „28“ bis zum WPT 1.

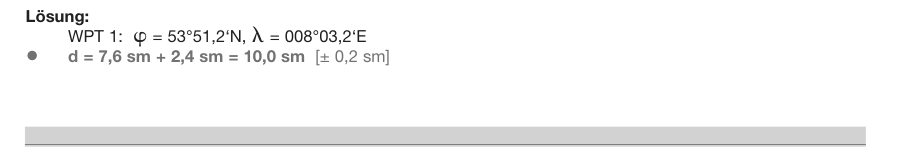

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 3, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 4

2 Punkte
  • ●●Welche navigatorische Bedeutung hat die Tonne „16/A 15“ bzw. was kennzeichnet sie?

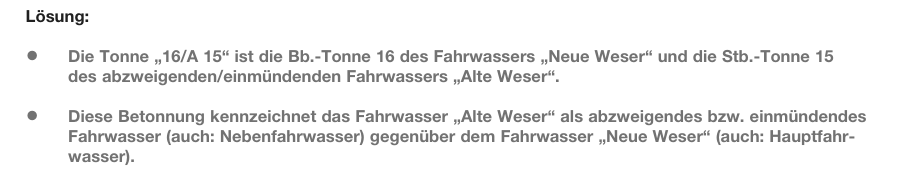

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 4, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 5

2 Punkte

Man will die Stromverhältnisse W-lich vom WPT 1 ermitteln.

  • ●●Bestimmen Sie anhand des Gezeitenstromatlasses die Stromrichtung (StR) und Stromgeschwindigkeit (StG) W-lich vom WPT 1 auf ca. 53° 52’ N, 007°52’ E für 12:15 Uhr BZ (der Strom ist ggf. zu mittlen).

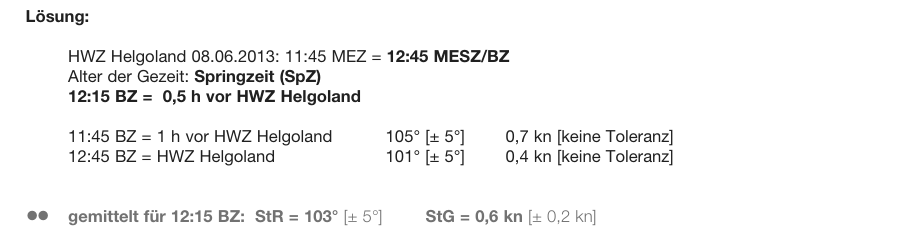

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 5, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 6

1 Punkt

Nach dem Passieren der Tonne „16/A 15“ nahe an Stb. steuert man MgK = 315°. Der mäßige W-Wind wird mit | BW | = 4° einbezogen, Strom wird nicht berücksichtigt. Als Mw wird die Mw-Angabe im Fahrwasser „Neue Weser“ verwendet.

  • ●Bestimmen Sie den Kartenkurs (KaK).

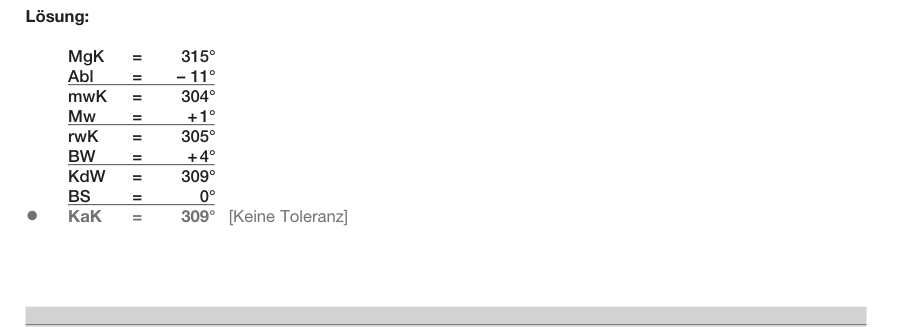

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 6, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 7

3 Punkte

Um 12:16 BZ hat man den WPT 1 fast erreicht. Das GPS zeigt folgende Position an: φ = 53°50,8‘N, λ = 008°03,8‘E. Von hier wird als neuer Kurs abgesetzt: KaK = 018°. Man erhöht etwas die Fahrt und koppelt mit FdW = 8 kn. Man rechnet nunmehr mit einem Strom: StR = 109°, StG = 0,8 kn. Der mäßige W-Wind wird jetzt mit | BW | = 5° berücksichtigt. Mw wie Aufgabe 6.

  • ●Zeichnen Sie ein Stromdreieck (Maßstab: 1 cm entspricht 1 sm) und beschriften Sie es vollständig mit Bezeichnung der Vektoren, mit deren Werten und Maßeinheiten.
  • ●Bestimmen Sie den Magnetkompasskurs (MgK).
  • ●Bestimmen Sie die Fahrt über Grund (FüG).

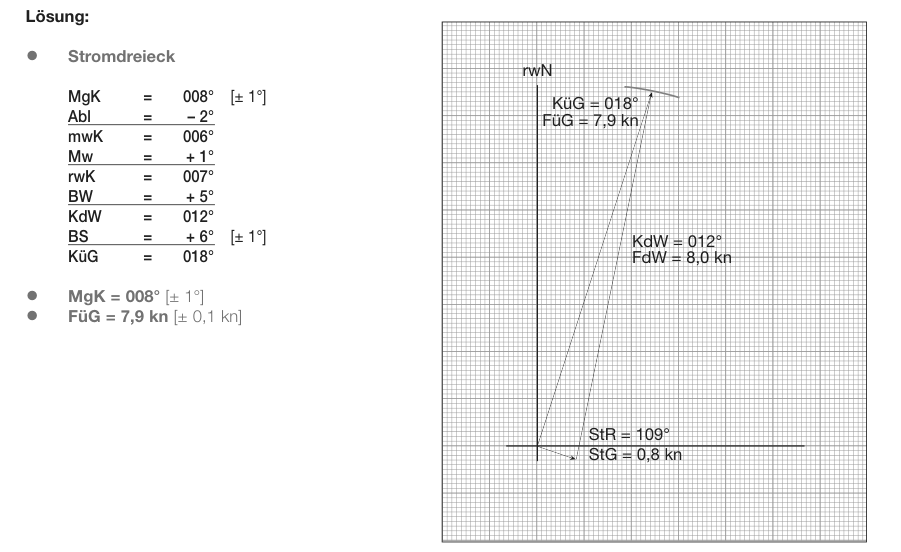

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 7, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 8

2 Punkte

Unabhängig vom Ergebnis in Aufgabe 7 koppelt man mit KaK = 018° und FüG = 8 kn und ermittelt die voraussichtliche Position für 13:00 BZ.

  • ●●Bestimmen Sie den Koppelort (Ok) für 13:00 BZ.

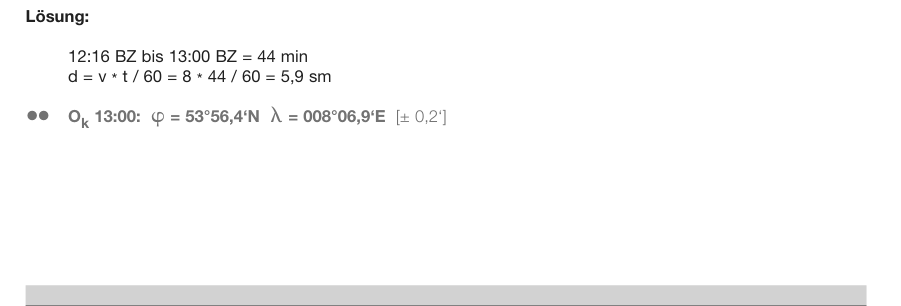

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 8, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 9

3 Punkte

Um 13:00 BZ werden zeitgleich der Leuchtturm „Alte Weser“ mit dem Steuerkompass in der Magnetkompasspeilung Peilung MgP = 182°, anl. MgK = 013° und die Tonne „NGN“ mit dem Radargerät in der relativen Darstellungsart „Head Up“ in Radar-Seitenpeilung RaSP = 254° gepeilt, anl. MgK = 019°.

  • ●Bestimmen Sie die rechtweisenden Peilungen (rwP).
  • ●●Bestimmen Sie den beobachteten Ort (Ob).

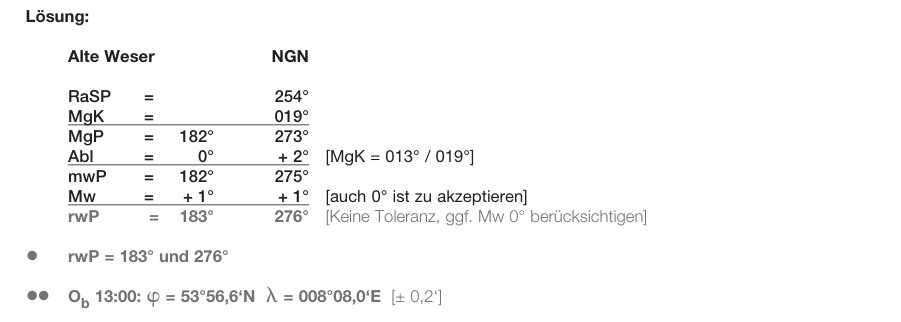

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 9, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 10

1 Punkt
  • ●Bestimmen Sie die Besteckversetzung (BV).
Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 10, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 11

1 Punkt

Am beobachteten Ort um 13:00 BZ sollen die Stromverhältnisse nach Seekarte ermittelt werden.

  • ●Welchen Strom nach Richtung (StR) und Stärke (StG) entnehmen Sie der Seekarte am Ob um 13:00 BZ?

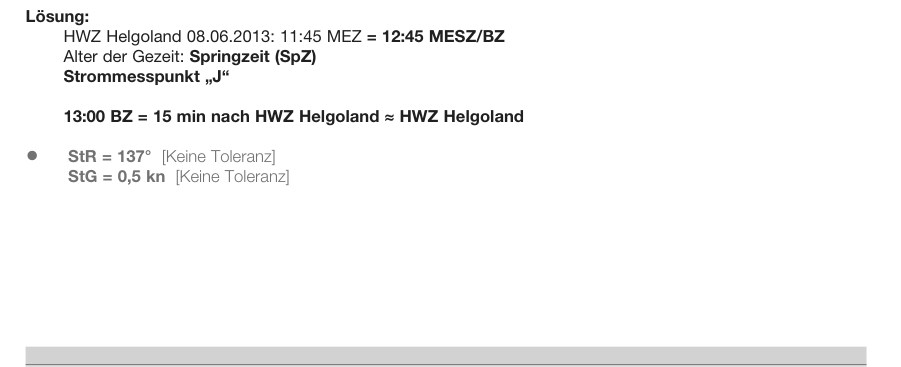

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 11, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 12

3 Punkte

Der weitere Kurs soll an der Tonne „Scharhörnriff-W“ vorbeiführen.

  • ●Beschreiben Sie dieses Schifffahrtszeichen vollständig (Kennung und Wiederkehr, Aussehen am Tage).
  • ●Welche navigatorische Bedeutung hat dieses Schifffahrtszeichen, auch in Verbindung mit der magentafarben gestrichelten Linie, die durch die Position dieses Seezeichens verläuft?
  • ●Wie kann man dieses Schifffahrtszeichen mit einer Yacht mit 2 m Tiefgang passieren?

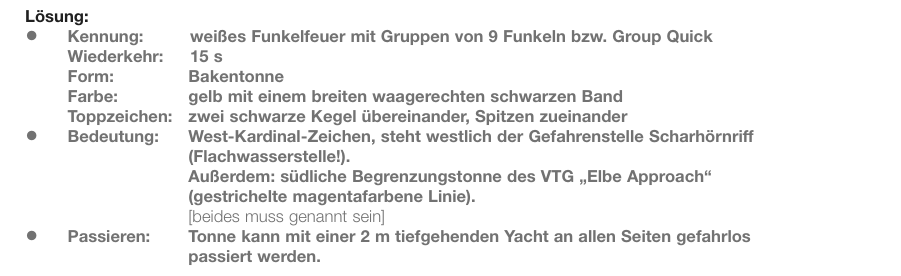

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 12, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 13

2 Punkte

Die Häfen von Neuwerk können am 08.06.2013 nur von Schiffen mit geringem Tiefgang angelaufen werden. Deshalb wird das Abendniedrigwasser für Scharhörn, „Bake C“ ermittelt.

  • ●Bestimmen Sie die Niedrigwasserzeit (NWZ).
  • ●Bestimmen Sie den Tidenfall (TF).

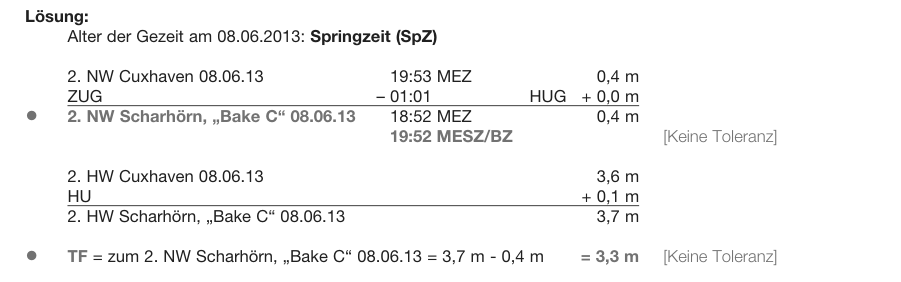

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 13, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 14

1 Punkt

Man passiert gegen 13:29 BZ die Tonne „Scharhörnriff-N“ und um 13:40 in die Elbmündung am Südtonnenstrich einlaufend die Tonne „1“. Man koppelt mit 6,5 kn Fahrt über Grund und möchte für 14:40 BZ die Stromverhältnisse nach Seekarte bestimmen.

  • ●Wie setzt der Strom nach Richtung (StR) und Stärke (StG) nach Seekarte für 14:40 BZ und was sagt Ihnen der festgestellte Wert mit Blick auf eine Stunde zurück und eine Stunde voraus?

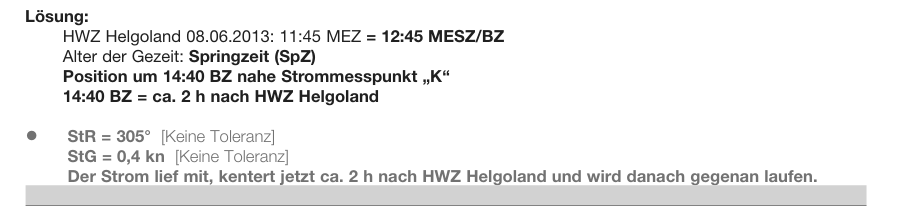

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 14, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 15

3 Punkte

Wegen der Unsicherheit, ob ein sicheres Einlaufen möglich ist, entscheidet man sich um 14:10 BZ an der Tonne „5“, nach Büsum weiterzulaufen. Man setzt den Kurs auf die Ansteuerungstonne „Süderpiep“ ab und koppelt mit 5,5 kn. Der Wind weht weiterhin aus westlicher Richtung, | BW | = 4°; für den in NW-licher Richtung laufenden Strom berücksichtigt man | BS | = 2°.

  • ●Bestimmen Sie den Kartenkurs (KaK) zur Tonne „Süderpiep“.
  • ●Bestimmen Sie den zugehörigen Magnetkompasskurs (MgK).
  • ●Bestimmen Sie die Ankunftszeit, die Estimated Time of Arrival (ETA) an dieser Tonne.

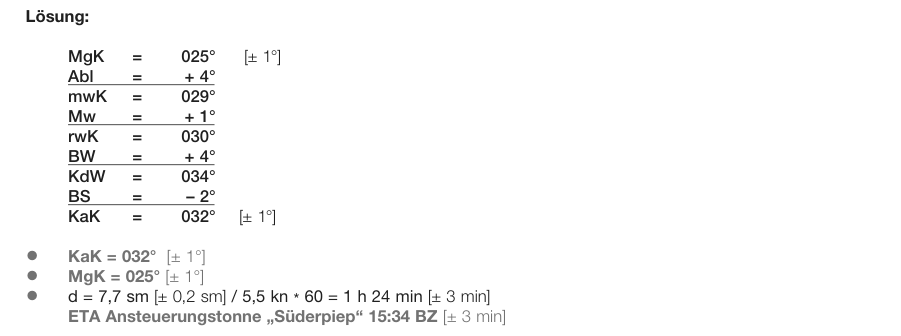

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 15, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.

Aufgabe 16

1 Punkt

Beim Queren der Elbe überfährt man vor dem Passieren des roten Tonnenstrichs eine breite grüne Linie mit der Kennzeichnung „PSSA“.

  • ●Was besagt diese Linie?

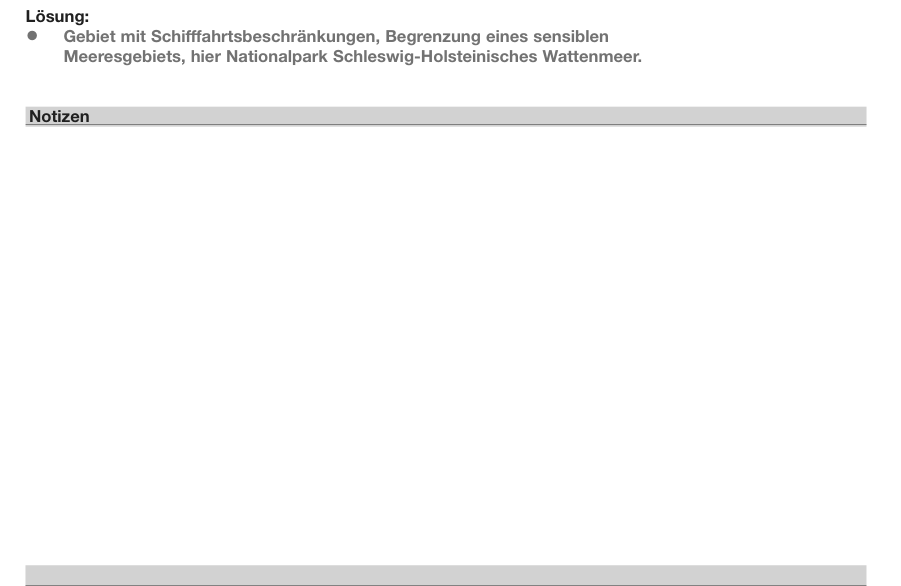

Amtliche Lösung zeigenAmtliche Lösung zu Aufgabe 16, Lösungsbogen 09

Antippen öffnet die Lösung in voller Größe.
